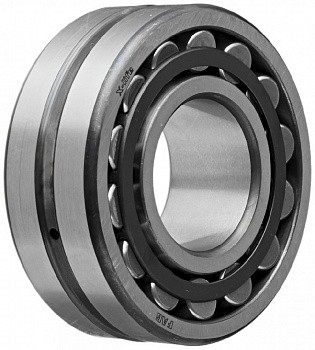

Сферический роликовый подшипник 22308 E1 XL C3 ( 53608 )

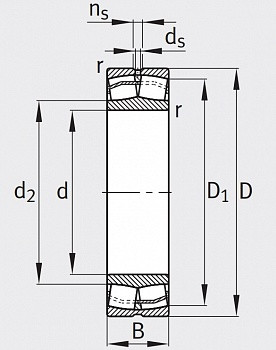

В сферических роликоподшипниках с бочкообразными роликами - ролики располагаются между внутренним кольцом, имеющим две дорожки качения, и наружным кольцом с одной сферической дорожкой.

Подшипники являются самоустанавливающимися, так как центр кривизны дорожки наружного кольца совпадает с осью подшипника. Следовательно, при отсутствии чрезмерных нагрузок несоосность и отклонение вала либо корпуса автоматически корректируются.

Данные подшипники способны воспринимать радиальные и осевые нагрузки в обоих направлениях. Имеют высокие показатели радиальной грузоподъемности и могут применяться в условиях значительных и ударных нагрузок.

Некоторые подшипники имеют конические отверстия и могут монтироваться непосредственно на конические и цилиндрические валы с использованием закрепительных втулок. Сепараторы изготавливаются из штампованной стали, латуни и полиамида.

Роликовые сферические двухрядные подшипники

Унифицированные сферические подшипники с симметричными роликами, с возможностью комплектования их массивным износостойким гребенчатым сепаратором (серия 53 000ЛН-ГОСТ) или штампованным из листовой стали сепаратором с закрытыми окнами (серия 53 000 АН – ГОСТ).

В конструкции этих подшипников заложены разработки ведущих японских подшипниковых фирм, позволяющие повысить динамическую и статическую грузоподъемность подшипников на 10 ÷ 25%.

В производстве подшипников применены передовые технологии, используемые японскими подшипниковыми компаниями для производства сферических подшипников.

Усовершенствованная конструкция подшипников существенно повышает усталостную долговечность подшипников за счет следующих факторов:

• увеличение эффективной длины роликов за счет уменьшения толщины направляющего кольца по сравнению со средним  бортиком, а также ликвидации галтелей;
• равнопрочность подшипника по усталостной долговечности наружных и внутренних колец достигается за счет ликвидации «слабых  мест» на роликовых дорожках внутренних колец, присущих подшипникам с нессиметричными  роликами и трехбортовым внутренним кольцом с четырьмя  галтелями;
• возможность стабилизации положения оси ролика и минимизации энергетических потерь выравниванием трения ролика с дорожками наружного и внутреннего колец за счет оптимизации размеров, площадок контакта ролика с обоими кольцами и их шероховатости;
• статически уравновешенное состояние роликов в зоне нагружения подшипника без участия бортика внутреннего кольца, значительно снижает потери трения по торцам роликов.

Подшипники поставляются с нормальным  и  увеличенным  радиальным зазором.Величина нормального ряда внутреннего зазора выбрана таким образом, чтобы получить оптимальный рабочий зазор в подшипниках с обычной рекомендованной посадкой при нормальных режимах эксплуатации.

Увеличенный ряд радиального зазора необходим при применении роликовых сферических подшипников в опорах молотковых дробилок, лесопильных рам, тягодутьевых машин, угольных мельниц, при вибрационных (грохоты, вибрарешетки) и осевых нагрузках.
